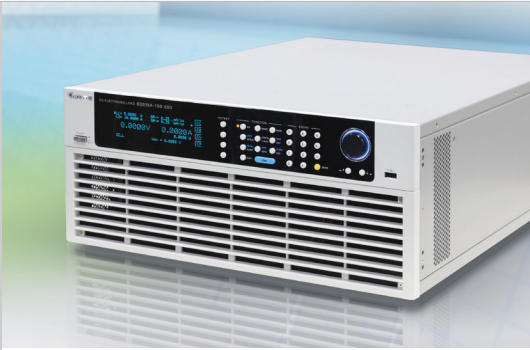

致茂Chroma 63206A-60-1000直流电子负载仪产品简介

致茂Chroma 63206A-60-1000直流电子负载仪，主要是供服务器电源、A/D电源供应器、功率电子组件、车用电池、车用直流充电桩及一些电力电子组件等产品测试使用。高功率、并联功能、同步动态的专属能力，更有瞬间三倍额定功率的拉载能力，适合应用于车用电池与燃料电池等高功率的待测物测试。该系列为60V、150V、600V、1200V，三种电压范围，功率范围由2kW至24kW、单一台的电流可达2000A；透过并联，功率更可达240kW。大功率的电子负载主要可应用于测试车用充电桩与车用电池的放电。

MODEL 63200A 系列特点

额定功率:2kW,3kW,4kW,5kW,6kW,8kW, 10kW,12kW, 15kW, 18kW,20kW,24kW,最高达240kW(并联)

电压范围:60V、150V、600V、1200V

电流范围:最高达2000A

低电压操作特性0.6v@1000A(Typical)

定电流、定电阻、定电压及定功率操作模式

定电阻+定电流、定电阻+定电压、定电流+定电压等进阶操作模式

主/从并联控制，并联数量高达10台

静态与动态负载下进行同步动态控制

使用者自订波形(UDW)

定阻抗(CZ)模式模拟电容性负载开机

外部负载电流模拟

高达50kHz的自动变频动态扫瞄(Sweep)

即时的电源供应器负载暂态响应模拟

及电压峰值(Vpk+/-)量测

可透过前面板直接编程255组时序

高精准度的电压及电流量测

高速且精准的数位化(Digitizing)

资料/量测撷取

待测物过电流/过载保护时，电压、电流及最大功率点(Pmax)的保护点量测

时间量测、电池放电计时

瞬间过功率拉载

短路模拟

智慧型风扇控制

保护功能:过电流(可调)、过温度、过功率(可调)保护与过电压、反向告警

标配USB介面

选配Ethernet、GPIB、CAN BUS介面

超高功率密度与自定义快捷键设计

Chroma的63206A-60-1000高功率可编程电子负载搭载数字信号微处理器(200MHz)，有优化的速度与控制性能。超高功率密度(6kW@4U)可省下许多空间、超高电压(0.015%+0.015%F.S.)与电流(0.04%+0.04%F.S.)量测精度可确保量测准确性、全系列型号皆可单独手动操作、可远程控制，对于更高功率的电源，可设定为主从控制达到多台并联操作，并具备同步拉载能力，以模拟实际拉载状况。优良的超高功率密度设计，高功率电子负载体积大、移动不便的观念，能为实验室节省不少空间，同时能轻松解决自动测试系统更新电子负载时的空间议题。此外，63200A亦提供四组自行定义的常用快捷键，让使用者能更快速的进入所需要的操作模式。

基本负载应用

63206A-60-1000有定电压、定电流、定电阻与定功率模式，藉由这些操作模式可以来满足广泛的测试需求。举例来说，定电流与定电阻模式对于电压源的待测物测试，可确认待测物在不同的负载情况下，输出电压是否仍维持稳定输出。对于电池的充电器或充电桩而言，定电压模式可以改变充电器或充电桩的输出电压，以确保充电器或充电桩在所设定的输出电压时充电电流的正确性。当待测物为电池时，电子负载则可转变为仿真电子设备拉载的行为，许多电池的放电应用、功率消耗等情况都可藉由电子负载的仿真拉载行为来进行电池的分析，而定功率模式则是仿真电子设备拉载行为的正确选择之一。

正弦波动态负载

63206A-60-1000具备特别的正弦波拉载电流，可让使用者设定拉载电流偏压值(I_DC)、拉载正弦波(I_AC)及正弦波频率值(Frequency)，此正弦波拉载的***低点不可小于零安培。此正弦波拉载电流功能可被应用在D/D及服务器电源供应器与燃料电池的直流内阻(DCIR)测试上。
