±100 kN，±1000 Nm / ±250 kN，±2000 Nm

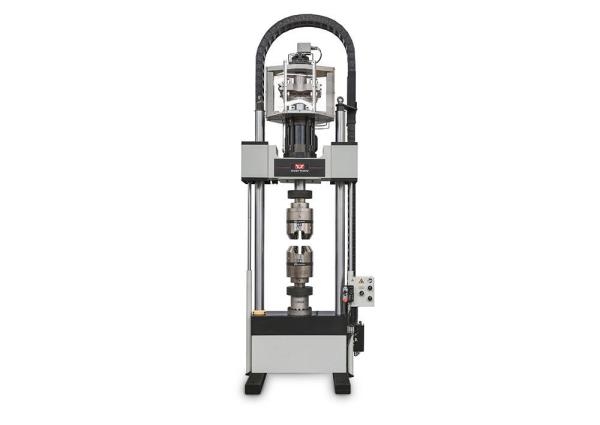

Instron 8850 系列拉扭复合疲劳试验系统是一款落地式双轴电液伺服疲劳动态试验系统，可在集成的双轴作动器中对试样施加轴向和扭转载荷。8850 系列采用精密对中的高刚度双立柱系统，可满足各种静态和动态双轴试验的挑战性的需求。Instron 提供各种大载荷轴向 - 扭转附件和自定义选项，以满足您的试验需求。系统的诸多部件均可根据您的应用场景进行配置，以提升操作便利性并满足特定需求。我们的专业项目工程师将在采购流程的每一步提供协助，从设备配置到交付、安装及系统交接的全过程。8850 系列结合了双轴 8800MT 数字控制器和拉扭一体带惯性力补偿的 Dynacell™ 的功能，可确保 Instron 能提供全面整合的整体解决方案，从而满足苛刻的应用条件。

8850 系列拉扭复合疲劳试验系统产品系列

• Instron 8852 系统的轴向载荷范围为 ±100 kN（±22 kip），扭矩载荷范围为 ±1000 Nm（±8800 in-lb），轴向作动器冲程为 150 mm（6 in），旋转冲程为 90°。

• Instron 8854 系统的轴向载荷范围为 ±250 kN（±56 kip），扭矩载荷范围为 ±2000 Nm（±17700 in-lb），轴向作动器冲程行程为 100 mm（4 in），旋转冲程为 90°。

标准功能

• 轴向和扭向作动器采用非耦合技术，互不影响

• 配备感应淬火镀铬立柱且具有高抗侧向载荷的精密对中载荷系统

• 上横梁的液压升降和锁定装置，便于调整横梁

• 作动器位于横梁上方，带有 IGUS 链条软管管理系统，可防止设备周围出现线缆悬垂的情况。

• 获得专li的 Dynacell™ 载荷传感器，可补偿由两个轴中的重型夹具和工装引起的惯性载荷

• 各种轴向-扭转夹具、工装和附件可选，以满足您的应用需求

• 配备楔形和筒夹夹头的液压夹具，适用于平板和圆柱形试样。

• 试验空间兼具多功能性与高可配置性，配备 T 型槽工作台和螺纹孔，方便安装各类附件。

• 可选配 280 bar 无密封高性能作动器作为系统配置之一

• 可与 Console、WaveMatrix^™3和 Bluehill® Universal配合使用，获得一致的用户体验

控制器和软件

Instron 8850 系列标配双轴 8800MT 数字控制器，该控制器搭载 Console 软件，可通过电脑实现系统全面控制，包括双轴波形生成、标定、限值设定及状态监控等功能。此外，8800MT 控制器还支持使 WaveMatrix3块加载软件（用于材料或部件的简单及高级轴扭动态试验）和 Bluehill Universal软件（用于静态试验）。
